FortiSwitch – Debug and troubleshooting commands

Raccolta ragionata dei comandi CLI per diagnosticare FortiLink, Layer 2, porte, risorse di sistema e cattura del traffico su FortiSwitch gestiti da FortiGate

Questa guida raccoglie i comandi CLI più utili per diagnosticare e risolvere i problemi dei FortiSwitch gestiti da un FortiGate tramite FortiLink. Per ogni comando trovi dove eseguirlo (FortiGate o FortiSwitch), a cosa serve, come leggere l'output e in quali scenari usarlo. I comandi sono raggruppati per argomento: connessione FortiLink, Layer 2, porte fisiche, risorse di sistema e cattura del traffico.

Indice

• 1. Prima di iniziare
  • 1.1 Compatibilità FortiLink tra FortiOS e FortiSwitchOS
  • 1.2 Accesso alla CLI del FortiSwitch dal FortiGate
  • 1.3 Tabella riepilogativa dei comandi
• 2. Connessione FortiLink
  • 2.1 Stato della connessione (get-conn-status)
  • 2.2 Stato della sincronizzazione
  • 2.3 Diagnosi guidata della connessione
  • 2.4 Topologia fisica FortiLink
  • 2.5 Debug di FortiLink
• 3. Layer 2: LLDP, MAC, trunk e protezione dai loop
  • 3.1 LLDP e formazione automatica degli ISL
  • 3.2 Vicini LLDP
  • 3.3 Tabella degli indirizzi MAC
  • 3.4 Stato LACP dell'aggregato FortiLink
  • 3.5 Stato dei trunk
  • 3.6 Spanning Tree (STP)
  • 3.7 Anello MRP
  • 3.8 Loop Guard
• 4. Porte fisiche e transceiver
  • 4.1 Stato e contatori di una porta
  • 4.2 Banda utilizzata per porta
  • 4.3 Transceiver SFP
• 5. Risorse di sistema e log
  • 5.1 CPU, memoria e uptime
  • 5.2 Processi
  • 5.3 Crash log
  • 5.4 Log in console
  • 5.5 Debug report per il supporto
• 6. Cattura del traffico
  • 6.1 Sniffer sull'interfaccia FortiLink
  • 6.2 Sniffer su una porta dello switch
  • 6.3 Cattura in file .pcap (sniffer profile)
  • 6.4 Mirroring del traffico: SPAN, RSPAN ed ERSPAN
• 7. Scenari comuni: da dove partire
• 8. Link utili

1. Prima di iniziare

In un'architettura FortiLink il FortiGate fa da switch controller: la configurazione degli switch si fa dal FortiGate e viene sincronizzata sugli switch. Molti comandi di diagnostica esistono quindi in due versioni: una sul FortiGate (execute switch-controller ... o diagnose switch-controller switch-info ... ), che interroga lo switch per conto tuo, e una equivalente sulla CLI del FortiSwitch (diagnose switch ..., get switch ...).

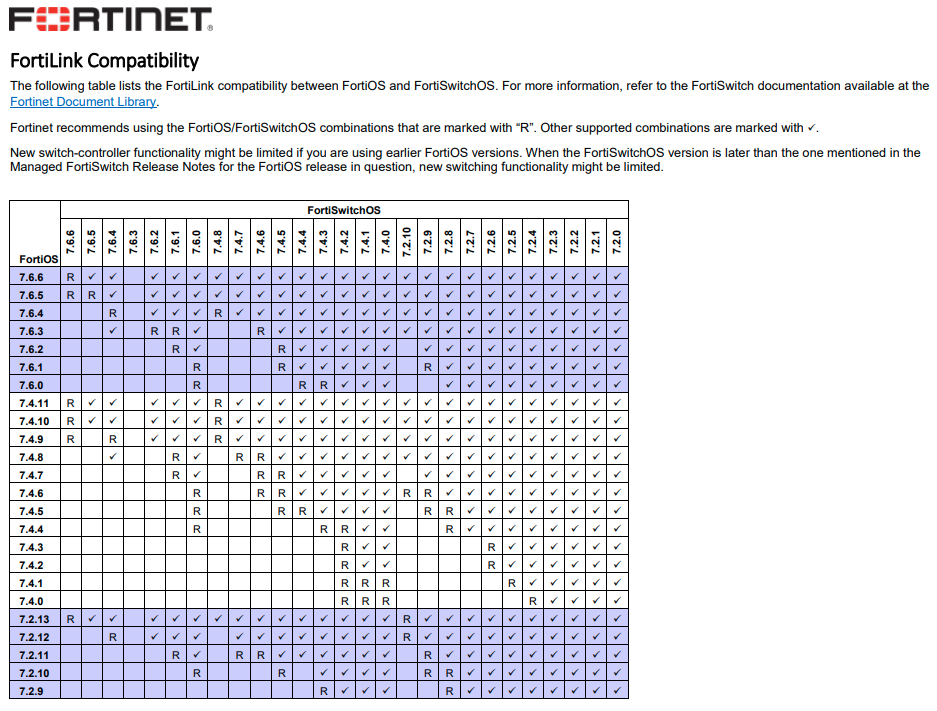

1.1 Compatibilità FortiLink tra FortiOS e FortiSwitchOS

Prima di analizzare qualsiasi problema di connessione verifica che la combinazione di versioni FortiOS (FortiGate) e FortiSwitchOS sia supportata. Fortinet pubblica una matrice di compatibilità in cui le combinazioni consigliate sono marcate con R. Usare versioni non supportate può causare switch offline, funzioni dello switch controller non disponibili o problemi dopo un aggiornamento (vedi i link utili in fondo, in particolare l'articolo sugli switch che vanno offline dopo l'aggiornamento a FortiOS 7.6.1).

1.2 Accesso alla CLI del FortiSwitch dal FortiGate

Per i comandi da eseguire direttamente sullo switch non serve una sessione separata: dalla CLI del FortiGate puoi aprire una sessione SSH verso l'indirizzo FortiLink dello switch (lo trovi nella colonna ADDRESS di get-conn-status).

execute ssh @

Per tornare al FortiGate digita exit.

1.3 Tabella riepilogativa dei comandi

2. Connessione FortiLink

Quando uno switch risulta offline, non autorizzato o con configurazione non allineata, parti da questa sezione: verifica lo stato della connessione, la sincronizzazione, la topologia fisica e, se serve, attiva il debug.

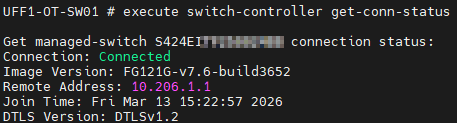

2.1 Stato della connessione (get-conn-status)

Lato FortiSwitch

execute switch-controller get-conn-status

Eseguito sullo switch mostra lo stato della connessione verso il FortiGate: Connection (deve essere Connected), versione firmware del FortiGate, Remote Address (l'indirizzo FortiLink del FortiGate), orario di aggancio e versione DTLS del canale di gestione.

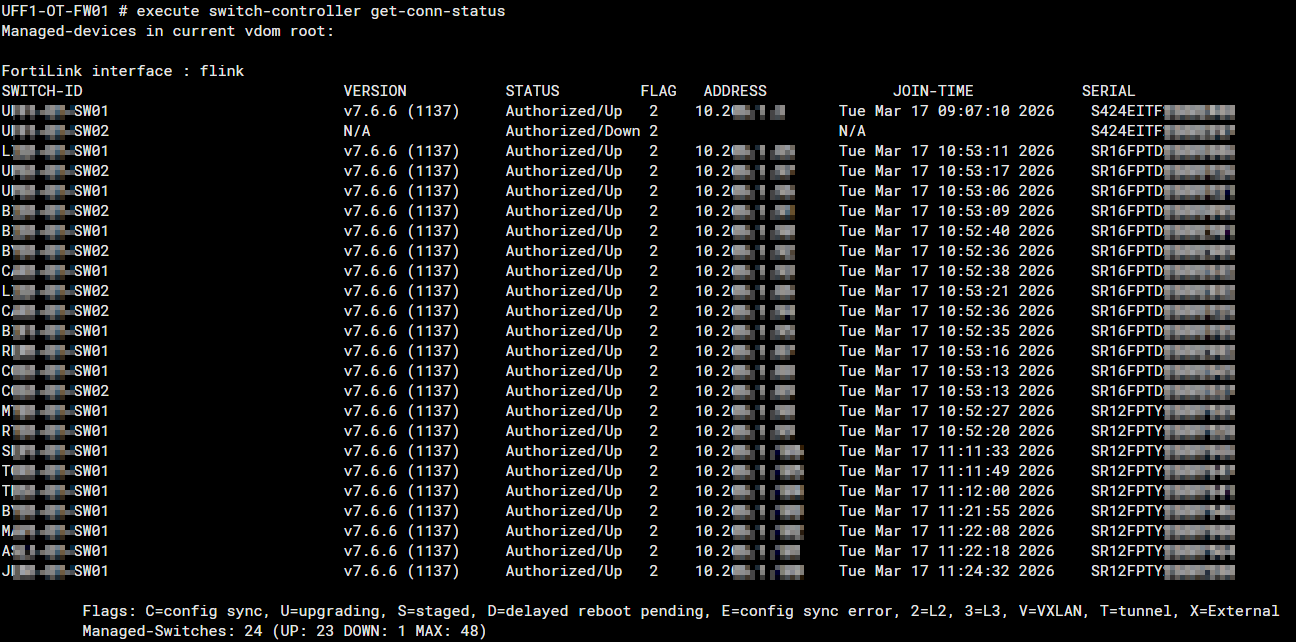

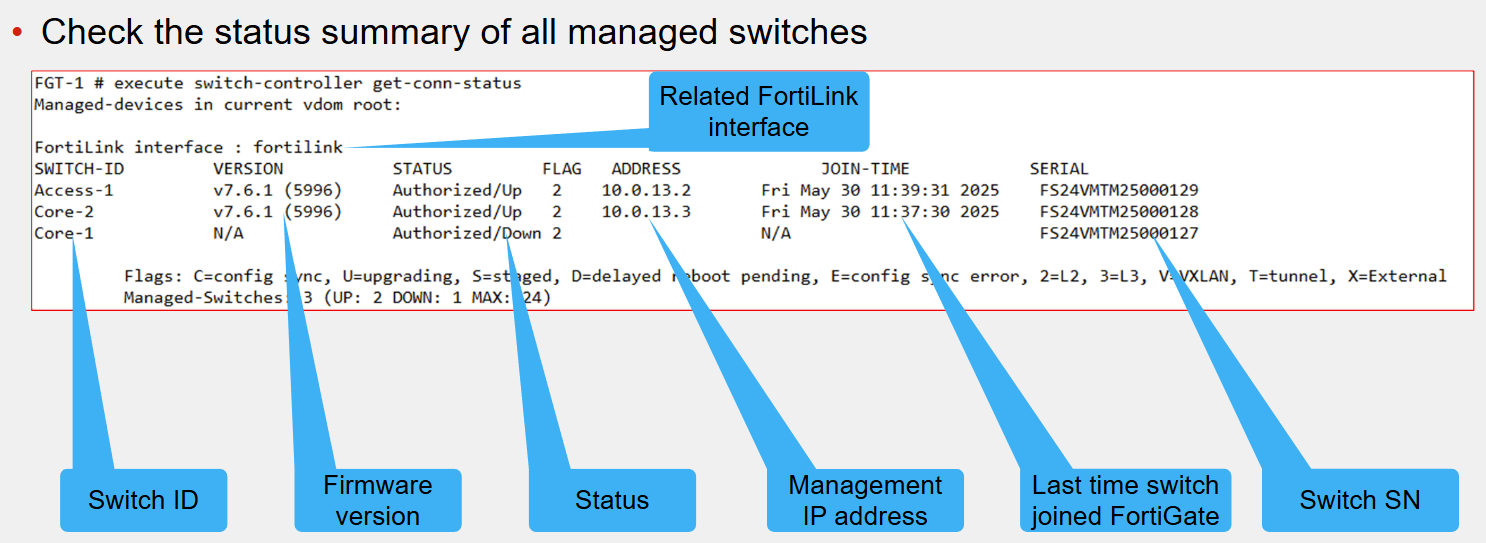

Lato FortiGate

execute switch-controller get-conn-status
execute switch-controller get-conn-status

Senza argomenti elenca tutti gli switch gestiti dall'interfaccia FortiLink con versione firmware, stato, flag, indirizzo, orario di aggancio e numero di serie. In fondo all'output il riepilogo Managed-Switches indica quanti switch sono up e quanti down.

Come leggere le colonne principali:

• STATUS: Authorized/Up è lo stato normale. Authorized/Down indica uno switch autorizzato ma non raggiungibile (alimentazione, cablaggio, uplink o ISL): verifica la topologia fisica e il debug FortiLink.
• FLAG: C config sync, U upgrading, S staged, D riavvio ritardato in attesa, E errore di sincronizzazione della configurazione (vedi get-sync-status), 2/3 switch Layer 2/Layer 3, V VXLAN, T tunnel, X esterno.
• VERSION: utile per individuare switch con firmware diversi o non compatibili (vedi sezione 1.1).

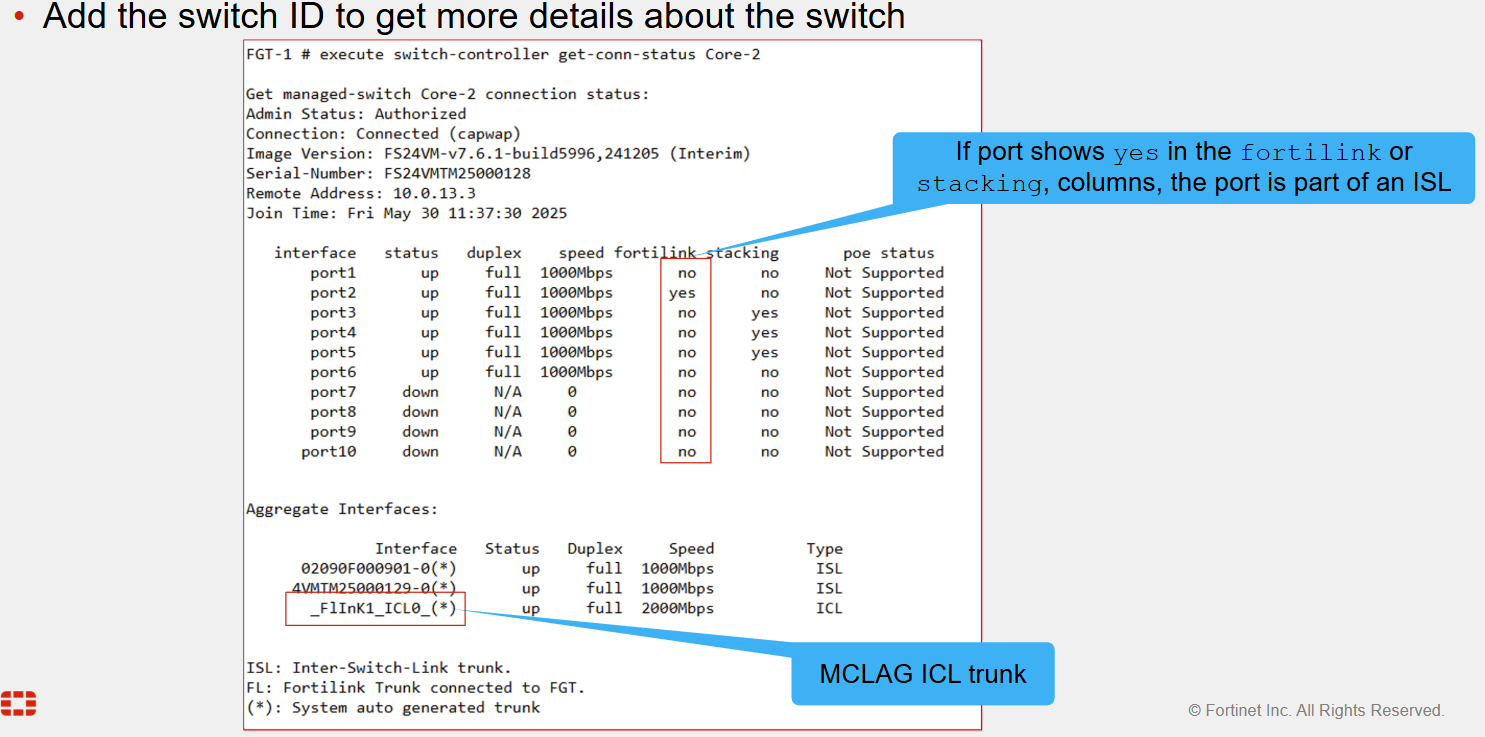

Aggiungendo lo switch ID ottieni il dettaglio del singolo switch: stato di amministrazione, tipo di connessione (capwap), immagine firmware, seriale e lo stato di tutte le porte, con l'indicazione di quelle che fanno parte di un trunk FortiLink o ISL e l'elenco delle interfacce aggregate (ISL, ICL MCLAG, trunk FortiLink).

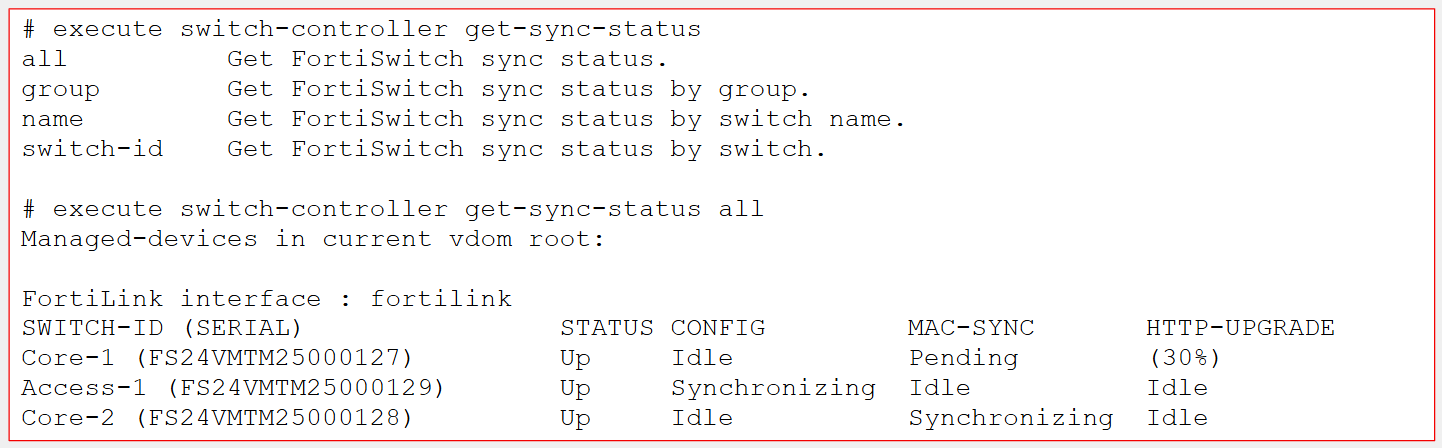

2.2 Stato della sincronizzazione

execute switch-controller get-sync-status all
execute switch-controller get-sync-status group
execute switch-controller get-sync-status name
execute switch-controller get-sync-status switch-id

Mostra per ogni switch lo stato di sincronizzazione della configurazione, della tabella MAC e dell'eventuale aggiornamento firmware via HTTP. Uno switch che resta a lungo in Synchronizing o Pending (o con il flag E in get-conn-status) ha un problema nell'applicare la configurazione inviata dal FortiGate.

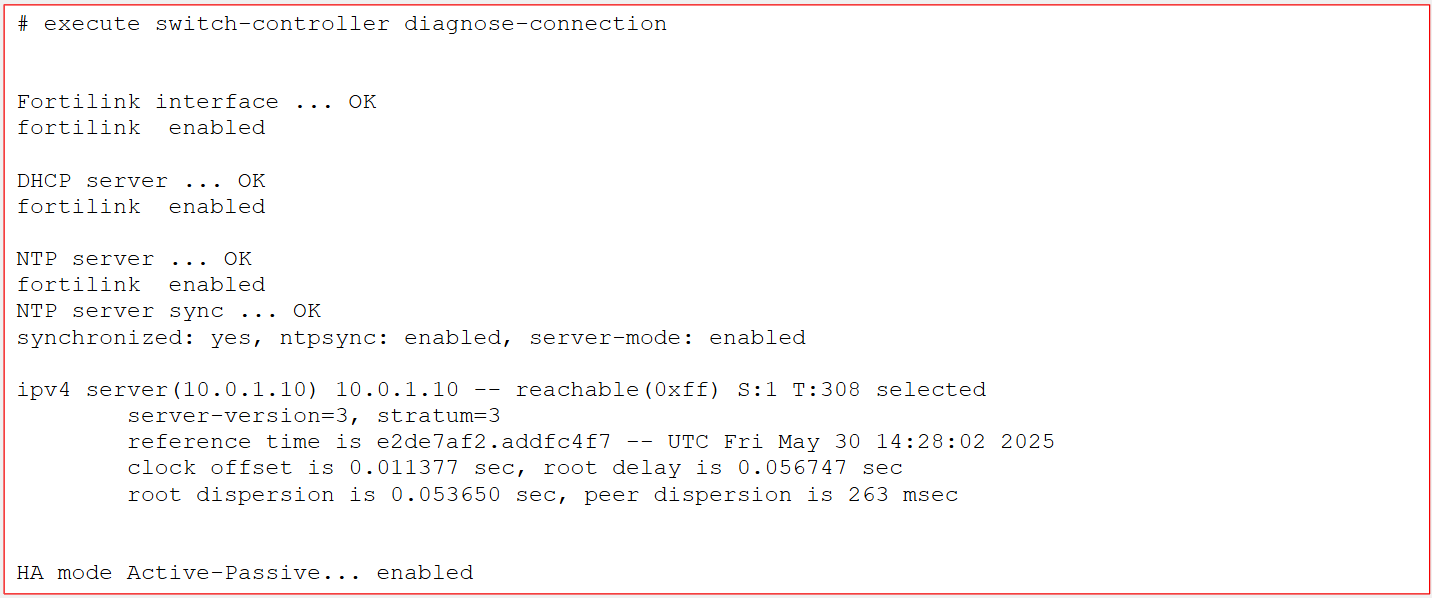

2.3 Diagnosi guidata della connessione

execute switch-controller diagnose-connection

Esegue una serie di controlli sull'interfaccia FortiLink e sui servizi da cui dipende: interfaccia FortiLink abilitata, server DHCP sull'interfaccia (assegna gli indirizzi agli switch), server NTP e sua sincronizzazione, modalità HA. Ogni voce riporta OK o l'errore riscontrato: è il primo comando da lanciare quando nuovi switch non vengono rilevati.

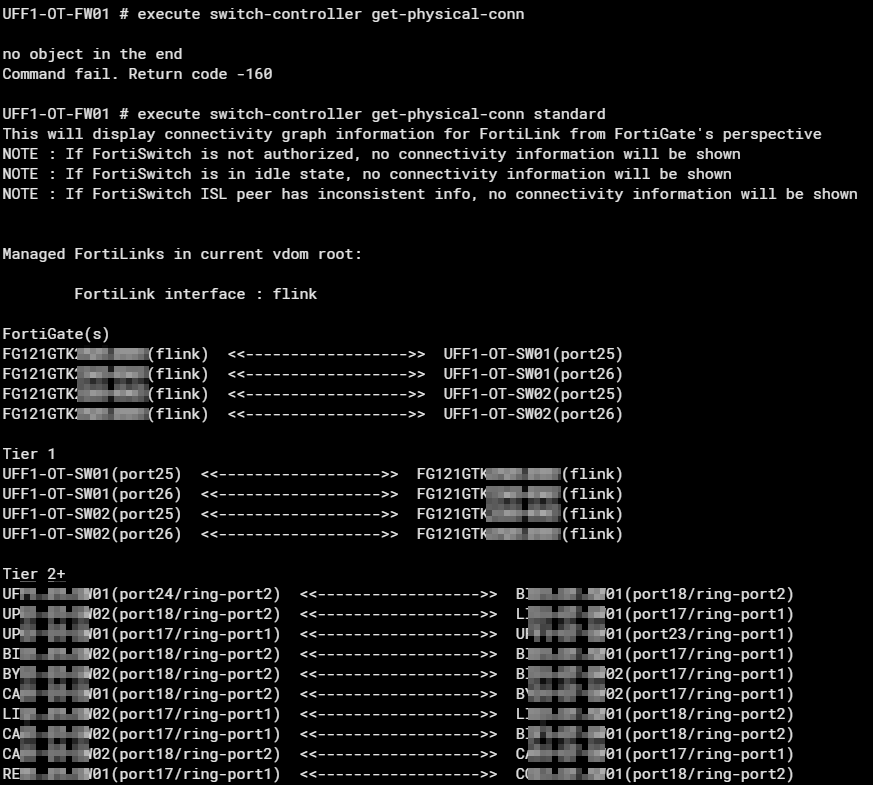

2.4 Topologia fisica FortiLink

execute switch-controller get-physical-conn standard

Mostra il grafo dei collegamenti dal punto di vista del FortiGate, organizzato per livelli: il FortiGate con le sue porte FortiLink, gli switch di Tier 1 collegati direttamente e quelli di Tier 2+ collegati a valle (anche tramite anello). Per ogni collegamento sono indicate le porte locali e remote. Senza il parametro standard il comando restituisce Command fail.

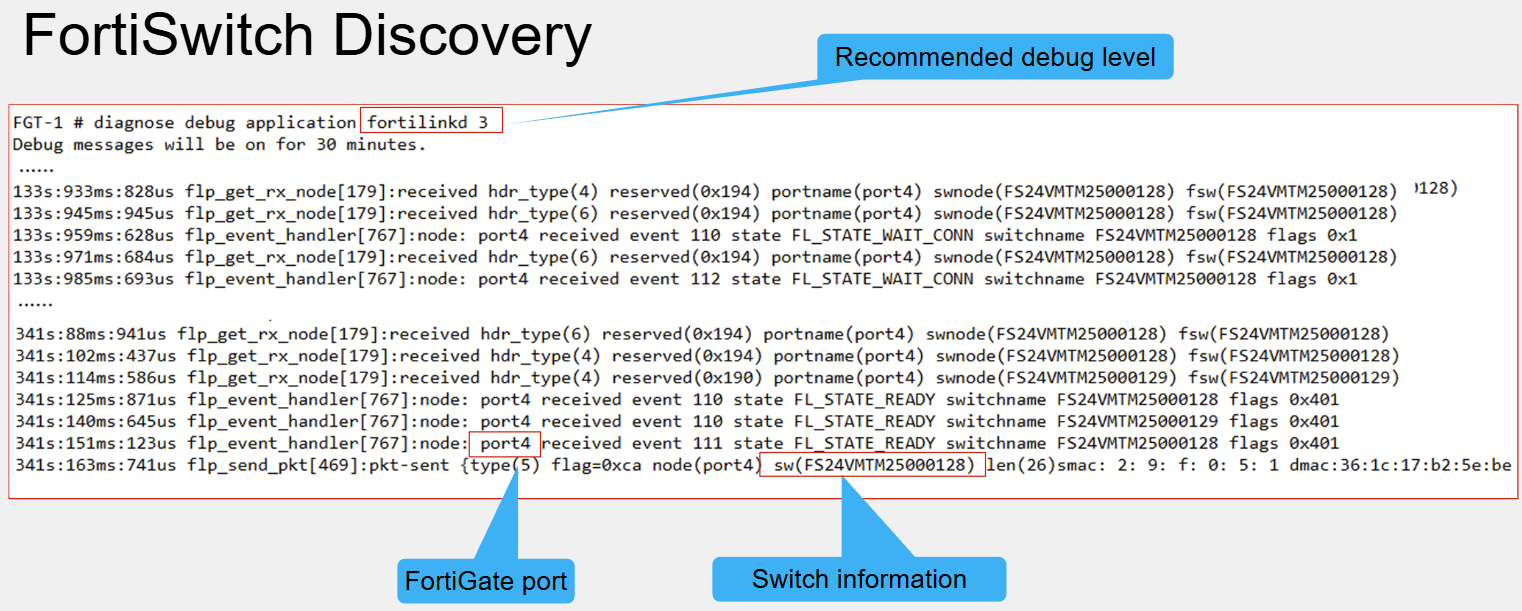

2.5 Debug di FortiLink

diagnose debug application fortilinkd 3
diagnose debug enable

Attiva sul FortiGate il debug del demone fortilinkd, che gestisce il rilevamento e l'aggancio degli switch. Il livello 3 è quello consigliato: mostra i pacchetti di discovery ricevuti per porta, il seriale dello switch e la macchina a stati della connessione (es. FL_STATE_WAIT_CONN). Il debug resta attivo per 30 minuti.

Per interromperlo:

diagnose debug disable
diagnose debug reset

3. Layer 2: LLDP, MAC, trunk e protezione dai loop

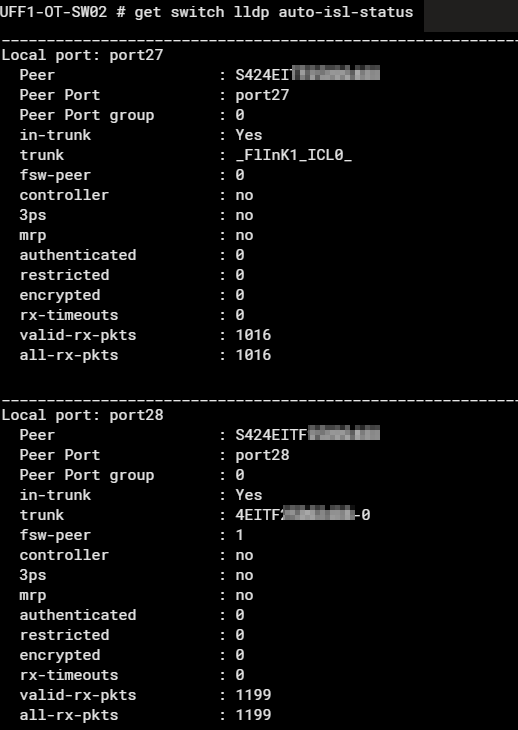

3.1 LLDP e formazione automatica degli ISL

get switch lldp auto-isl-status

FortiLink usa LLDP per riconoscere gli altri FortiSwitch e creare automaticamente i trunk ISL (Inter-Switch Link). Per ogni porta il comando mostra il peer (seriale dello switch vicino), la porta remota, se la porta è inserita in un trunk (in-trunk) e con quale nome, e i contatori dei pacchetti LLDP ricevuti. Se in-trunk è No tra due switch collegati, l'ISL non si è formato: verifica cablaggio, VLAN native e versioni firmware.

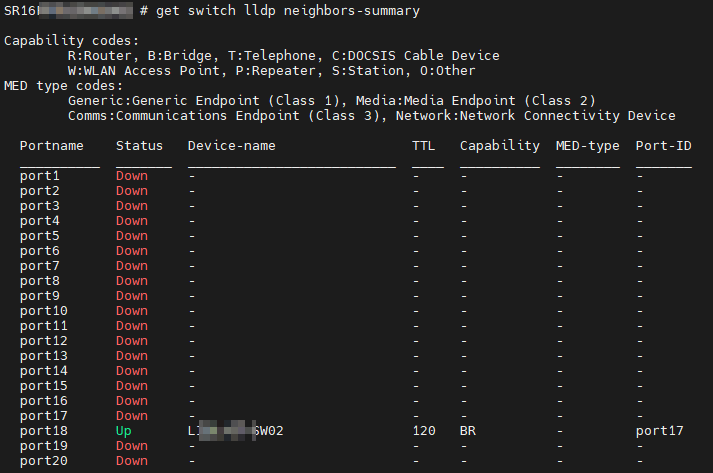

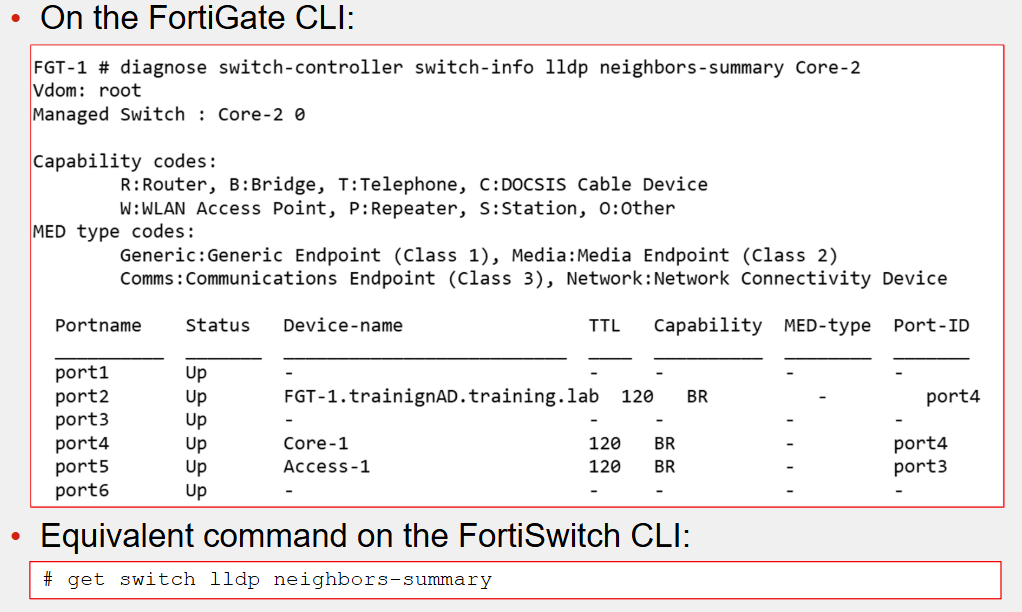

3.2 Vicini LLDP

get switch lldp neighbors-summary
get switch lldp neighbors-detail

Elenca per ogni porta il dispositivo vicino rilevato via LLDP: nome, TTL, capacità (B bridge, R router, W access point, T telefono…) e porta remota. È il modo più rapido per capire cosa è collegato a quale porta e verificare il cablaggio.

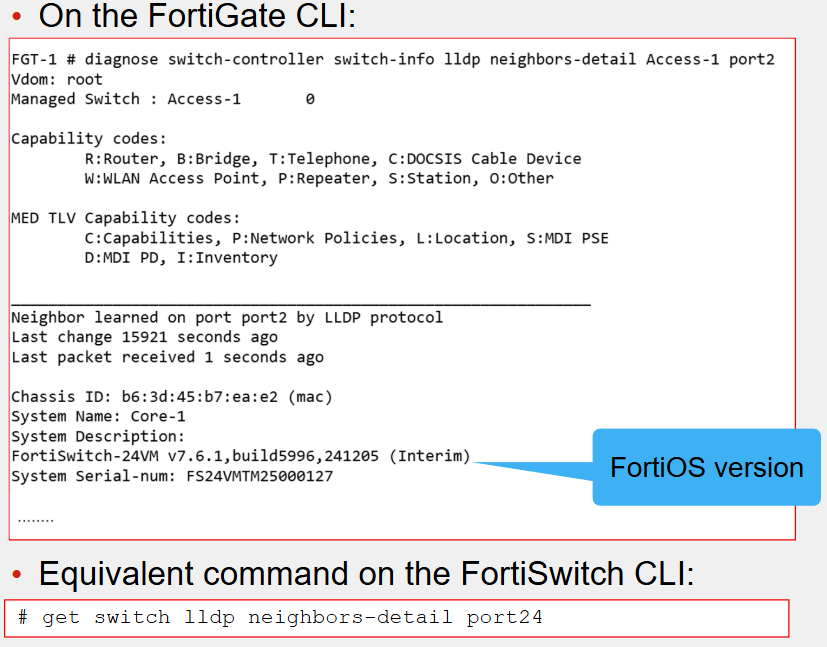

Dal FortiGate puoi ottenere le stesse informazioni senza collegarti allo switch:

diagnose switch-controller switch-info lldp neighbors-summary
diagnose switch-controller switch-info lldp neighbors-detail

La versione detail aggiunge chassis ID, nome e descrizione del sistema remoto (con versione firmware) e il numero di serie.

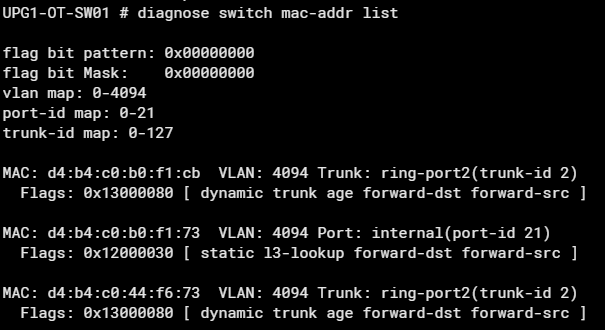

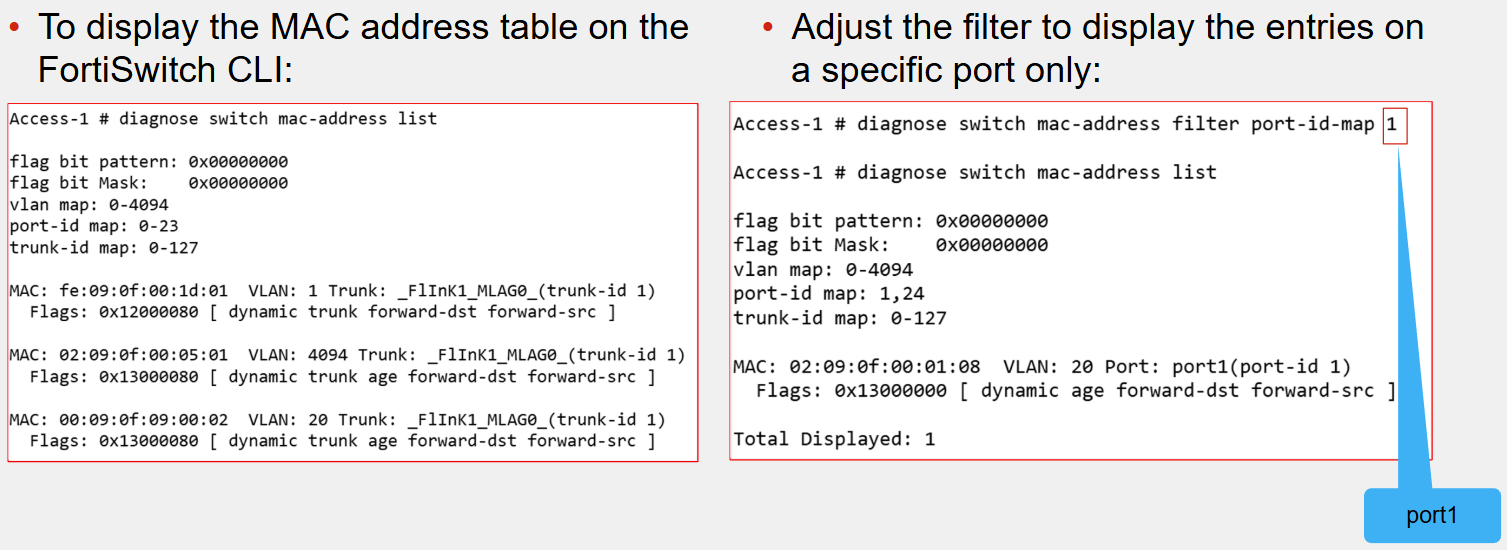

3.3 Tabella degli indirizzi MAC

diagnose switch mac-address list
diagnose switch mac-address filter port-id-map

Mostra gli indirizzi MAC appresi con VLAN, porta o trunk di apprendimento e flag (dynamic, static, age…). Serve per trovare su quale porta si trova un dispositivo o per verificare che un host stia comunicando sulla VLAN corretta. Con il filtro port-id-map limiti l'output a una porta; un MAC che compare alternativamente su porte diverse è un indizio di loop (vedi Loop Guard).

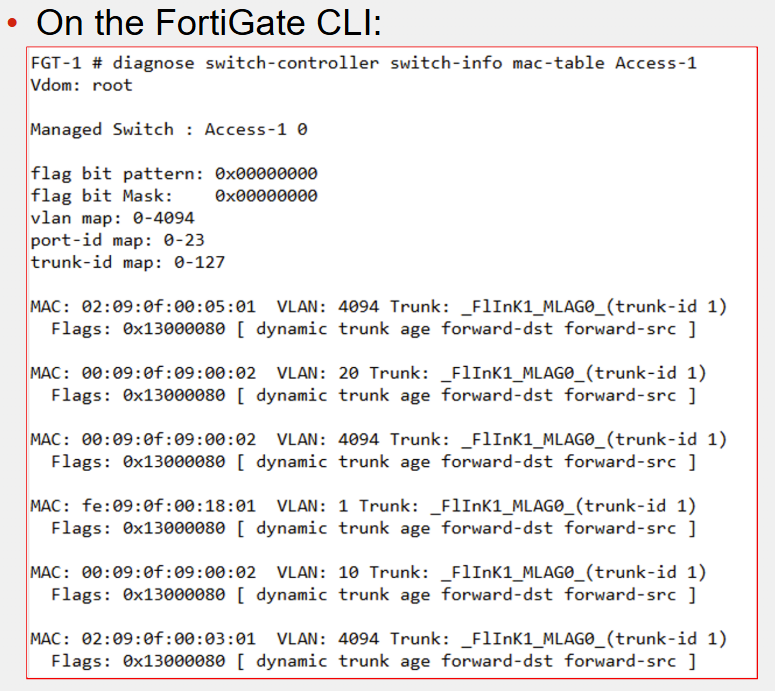

Equivalente dal FortiGate:

diagnose switch-controller switch-info mac-table

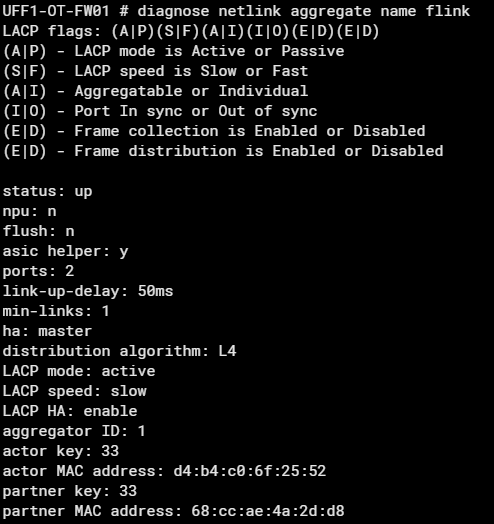

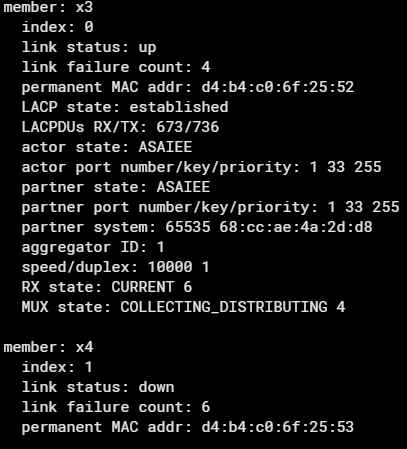

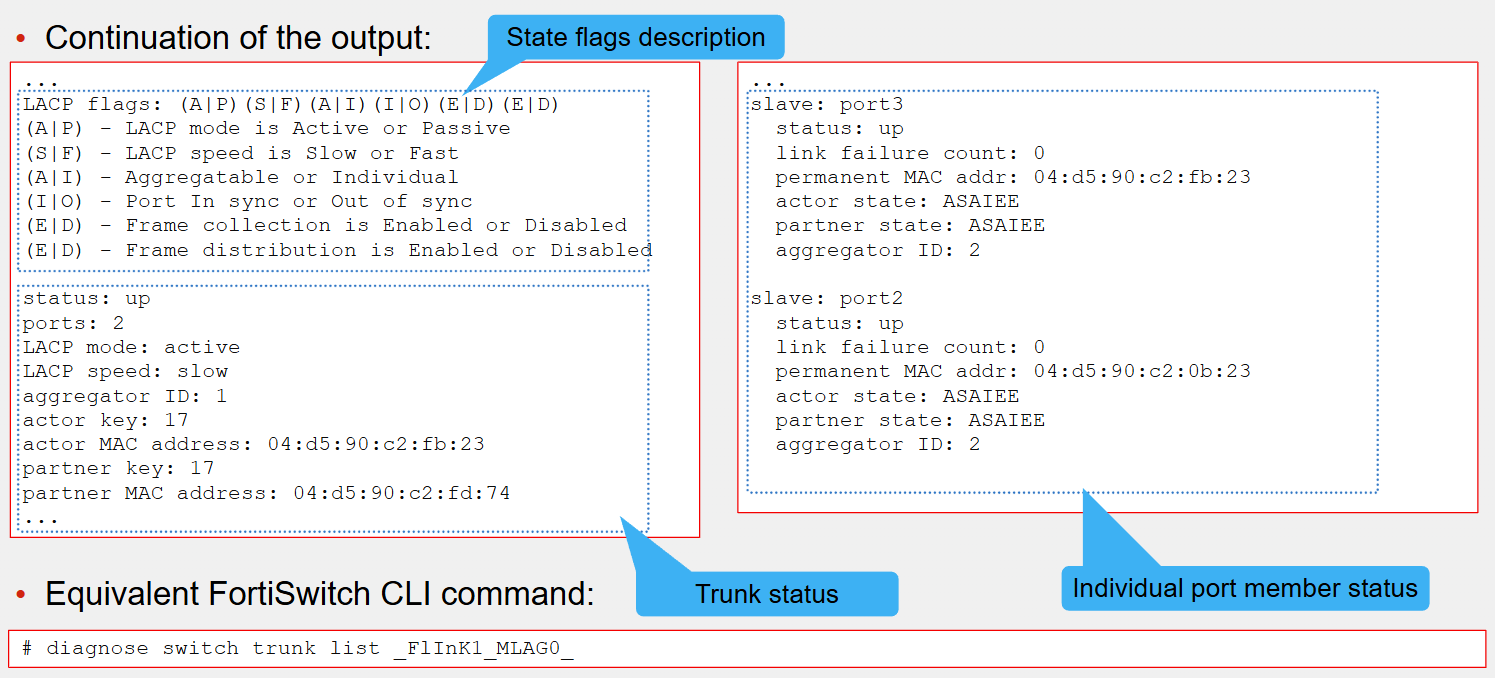

3.4 Stato LACP dell'aggregato FortiLink

diagnose netlink aggregate name

Eseguito sul FortiGate (es. sull'aggregato FortiLink flink) mostra i parametri dell'aggregato (stato, modalità e velocità LACP, algoritmo di distribuzione, numero di porte) e poi, per ogni membro, lo stato del link, il contatore dei guasti del link, i PDU LACP scambiati e lo stato di attore e partner.

Come leggere lo stato attore/partner (6 lettere, es. ASAIEE):

In condizioni normali entrambi i lati riportano ASAIEE. Un link failure count in aumento indica un collegamento instabile: controlla il transceiver con get switch modules e i contatori di errore con port-stats.

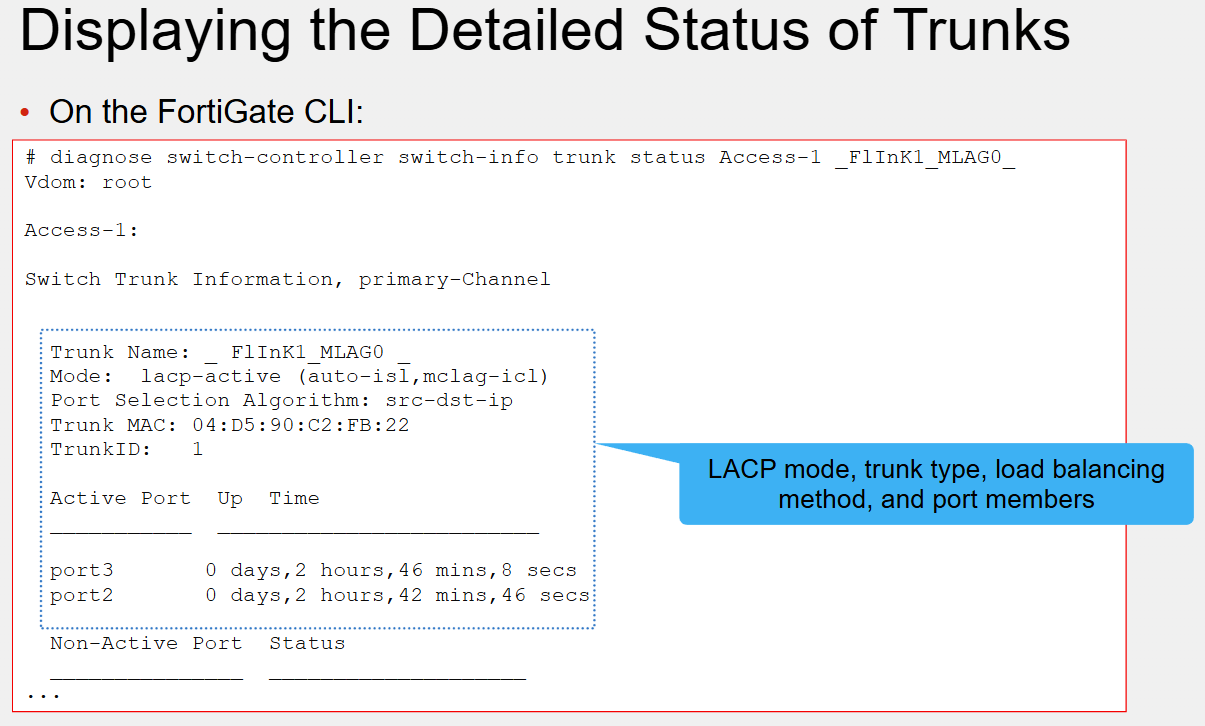

3.5 Stato dei trunk

diagnose switch-controller switch-info trunk status
diagnose switch trunk list

Il primo comando (dal FortiGate) mostra per un trunk dello switch la modalità (es. lacp-active con auto-isl e mclag-icl), l'algoritmo di bilanciamento, il MAC del trunk e da quanto tempo ciascuna porta è attiva. Il secondo è l'equivalente sulla CLI del FortiSwitch e mostra anche lo stato LACP di ogni membro, con gli stessi flag descritti in sezione 3.4.

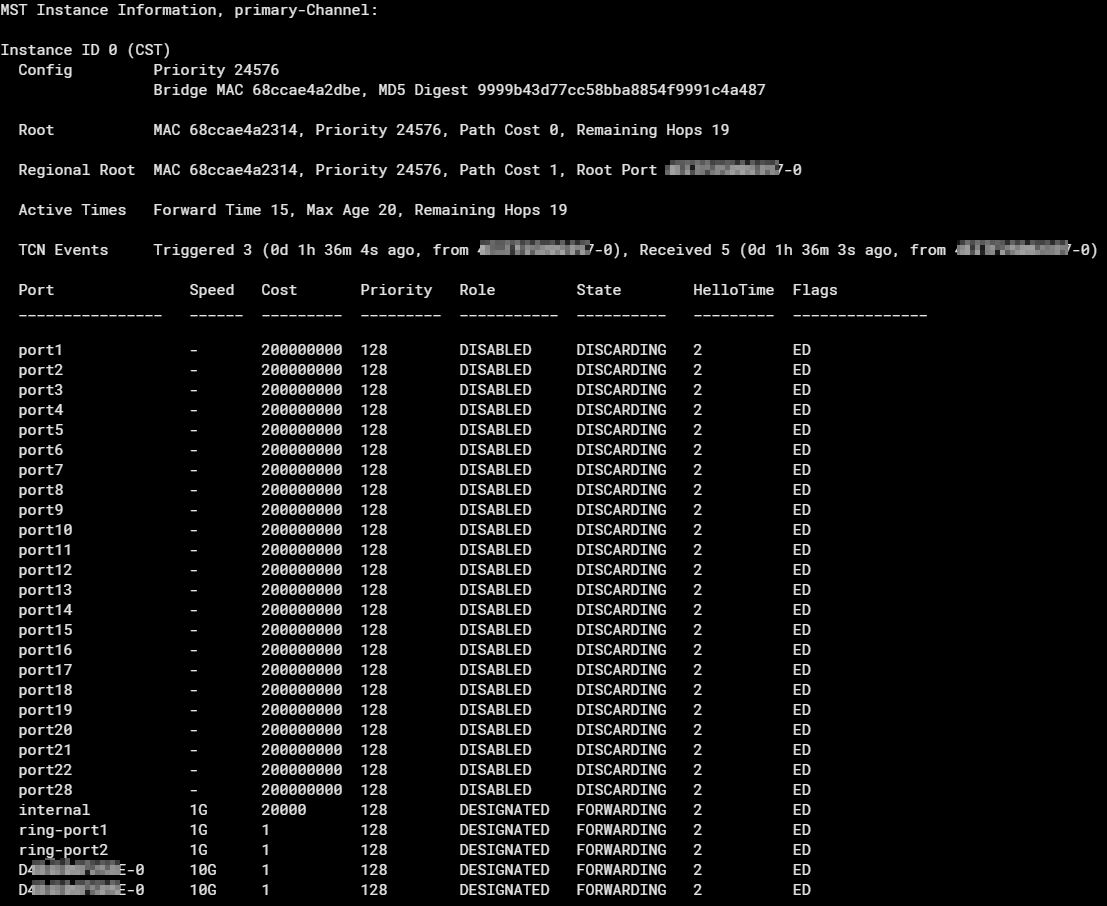

3.6 Spanning Tree (STP)

diagnose switch-controller switch-info stp

Eseguito sul FortiGate (puoi aggiungere lo switch ID per limitare l'output a un solo switch), mostra l'istanza MST: priorità e MAC del bridge locale, root bridge e regional root con costo e porta verso la root, timer e eventi TCN (topology change), con l'indicazione di quando e da quale porta sono stati ricevuti. La tabella finale riporta per ogni porta costo, priorità, ruolo (ROOT, DESIGNATED, ALTERNATE, DISABLED), stato (FORWARDING, DISCARDING) e flag.

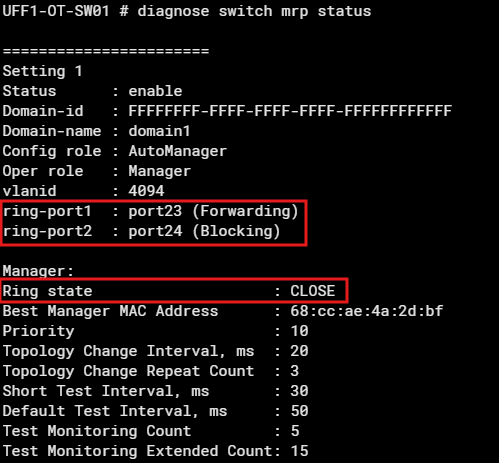

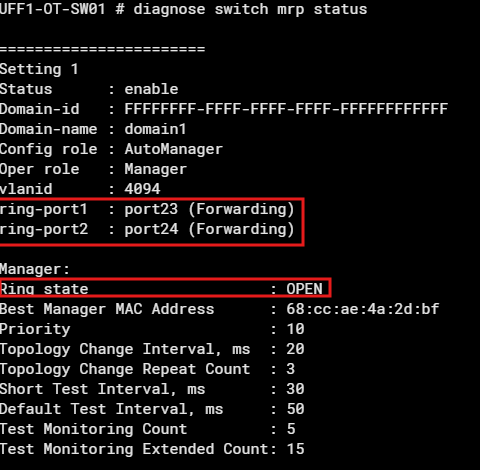

3.7 Anello MRP

diagnose switch mrp status

Per le topologie ad anello con MRP (Media Redundancy Protocol) il comando mostra dominio, ruolo configurato e operativo (Manager o Client), VLAN di controllo, le due porte d'anello con il loro stato e lo stato dell'anello:

• CLOSE – l'anello è integro: il manager tiene una delle due porte d'anello in Blocking per evitare il loop. È lo stato normale.
• OPEN – l'anello è interrotto in un punto: il manager mette entrambe le porte in Forwarding per mantenere la connettività. Il traffico passa ancora, ma la ridondanza è persa: individua il tratto guasto con LLDP e get-physical-conn.

Per il debug del demone MRP (mrpd), utile quando l'anello cambia stato senza un motivo evidente:

diagnose debug reset
diagnose debug enable
diagnose debug application mrpd -1

Al termine disattiva il debug con diagnose debug disable e diagnose debug reset.

3.8 Loop Guard

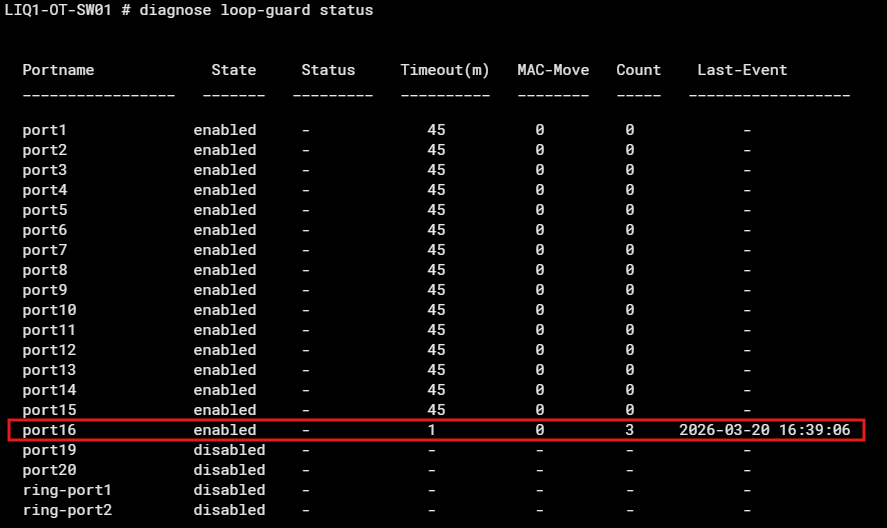

diagnose loop-guard status
execute loop-guard reset

Loop Guard rileva i loop sulle porte di accesso (ad esempio un cavo collegato tra due prese della stessa rete) e disattiva la porta coinvolta. Il comando di stato mostra per ogni porta se la funzione è attiva, il timeout di riattivazione automatica, il numero di spostamenti MAC rilevati e l'ultimo evento.

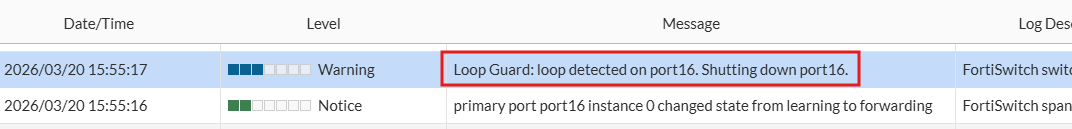

Quando interviene, nei log dello switch compare un avviso del tipo Loop Guard: loop detected on port16. Shutting down port16.

Dopo aver rimosso la causa del loop puoi riattivare subito la porta, senza attendere il timeout:

4. Porte fisiche e transceiver

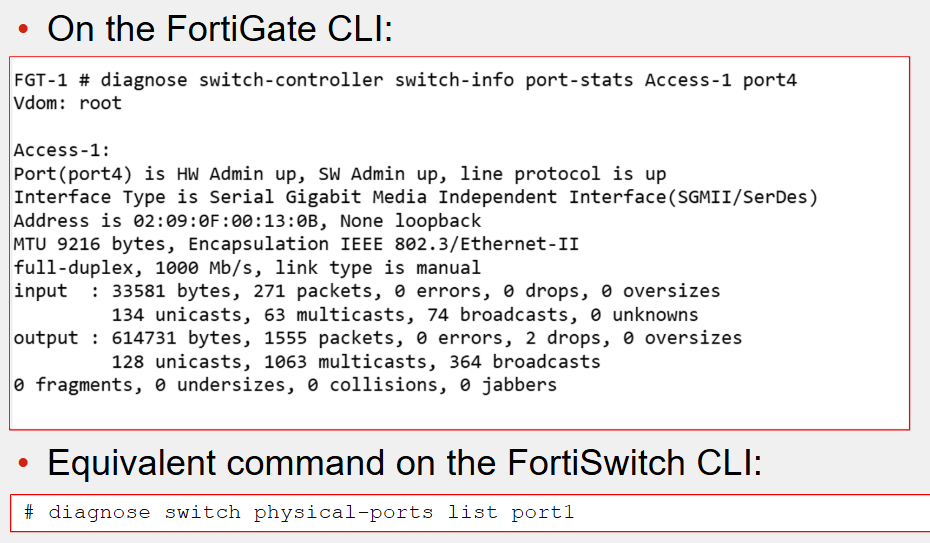

4.1 Stato e contatori di una porta

diagnose switch-controller switch-info port-stats
diagnose switch physical-ports list

Il primo comando (FortiGate) e il secondo (FortiSwitch) mostrano lo stato amministrativo e del link, il tipo di interfaccia, MAC, MTU, velocità e duplex, e i contatori di traffico ed errori in ingresso e uscita (unicast, multicast, broadcast, errori, drop, frammenti, collisioni). Errori o drop in crescita indicano problemi di cablaggio, transceiver o negoziazione.

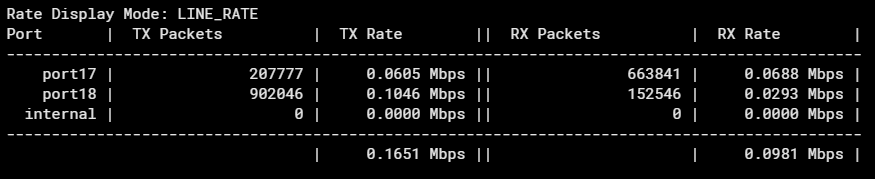

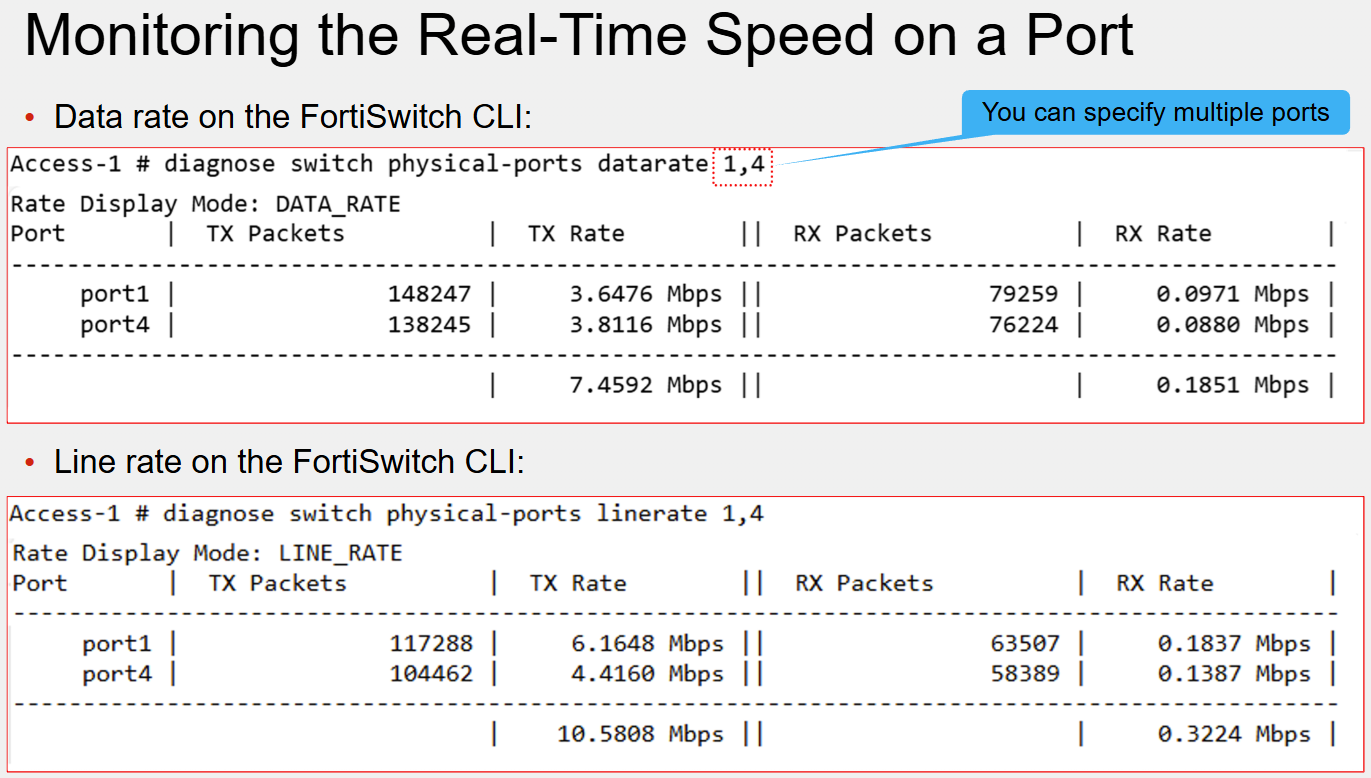

4.2 Banda utilizzata per porta

diagnose switch physical-port linerate up
diagnose switch physical-ports datarate
diagnose switch physical-ports linerate

Mostrano in tempo reale pacchetti e banda in trasmissione e ricezione per porta. Con up il comando considera solo le porte attive; in alternativa puoi indicare più porte separate da virgola (es. 1,4). La differenza tra le due modalità: data rate misura solo i dati utili, line rate include anche l'overhead Ethernet (preambolo e inter-frame gap), quindi è più vicino all'occupazione reale del link.

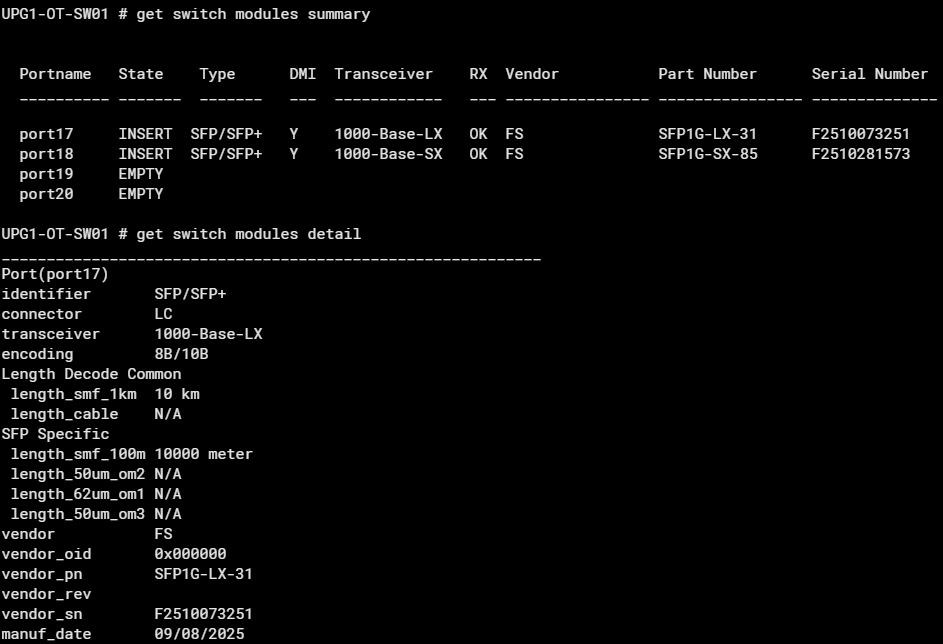

4.3 Transceiver SFP

get switch modules summary
get switch modules detail

Il riepilogo elenca per ogni porta SFP lo stato del modulo (INSERT o EMPTY), il tipo (es. 1000-Base-LX/SX), il supporto DMI, lo stato RX, produttore, codice e numero di serie. Il dettaglio aggiunge connettore, codifica, distanze supportate per tipo di fibra e data di produzione. È utile per verificare che il modulo sia riconosciuto e adatto alla fibra in uso, e per raccogliere i dati da comunicare in caso di sostituzione.

5. Risorse di sistema e log

5.1 CPU, memoria e uptime

get system performance status

Fornisce in un colpo d'occhio l'utilizzo di CPU (user, system, nice, idle), la percentuale di memoria usata e l'uptime. Un uptime inatteso basso indica un riavvio recente: verifica il crash log.

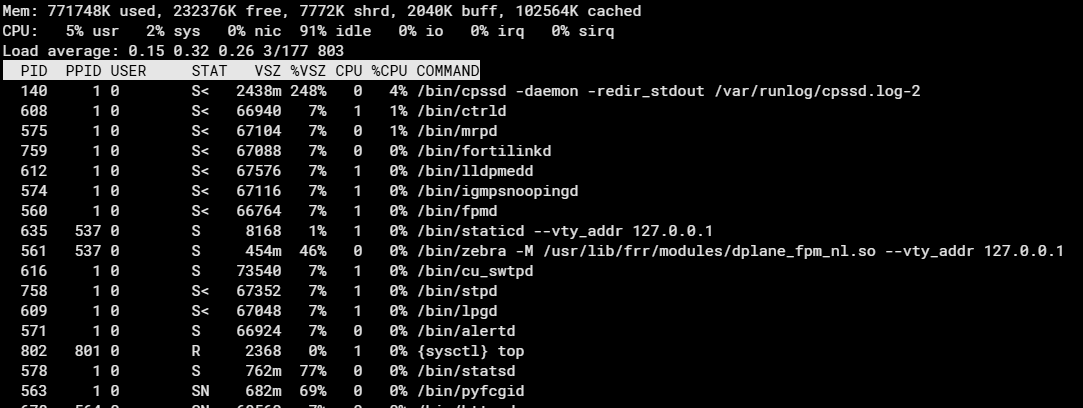

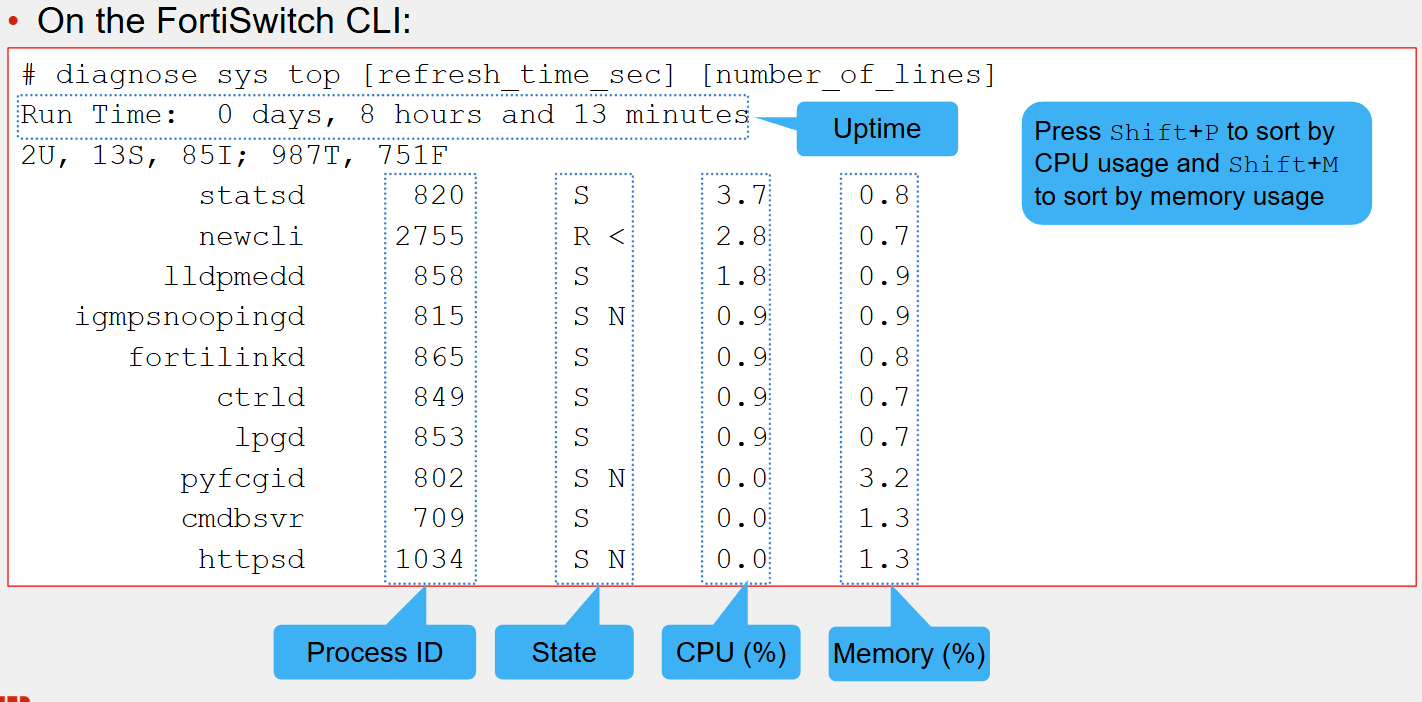

5.2 Processi

fn top
diagnose sys top

Mostrano i processi in esecuzione con utilizzo di CPU e memoria, come il comando top di Linux. In diagnose sys top premi Shift+P per ordinare per CPU e Shift+M per memoria; esci con q. Tra i processi principali: fortilinkd (FortiLink), stpd (Spanning Tree), mrpd (MRP), lldpmedd (LLDP), igmpsnoopingd (IGMP snooping), cmdbsvr (configurazione), httpsd (GUI).

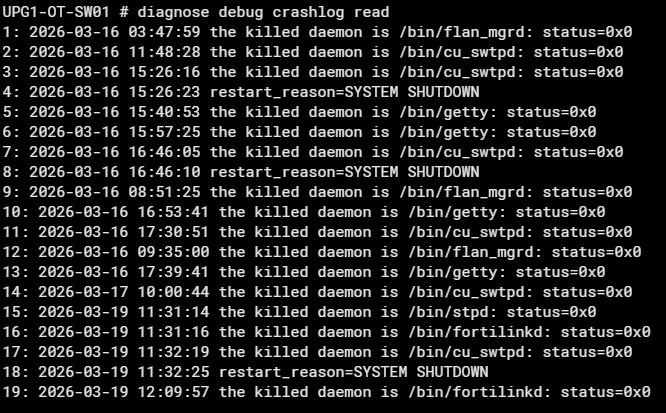

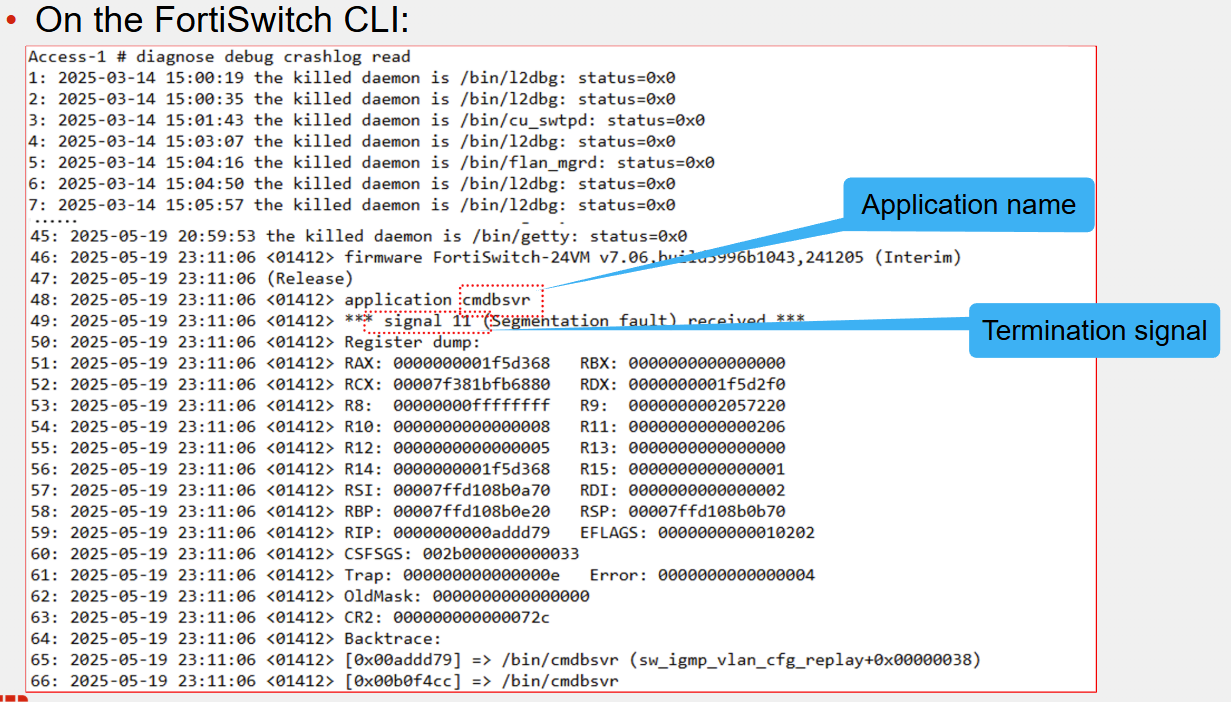

5.3 Crash log

diagnose debug crashlog read

Elenca i processi terminati o riavviati con data e ora, i riavvii di sistema con la relativa causa (restart_reason) e, in caso di crash, i dettagli dell'errore (es. Segmentation fault) con il dump dei registri. Crash ripetuti dello stesso processo vanno segnalati al supporto Fortinet allegando l'output del debug report.

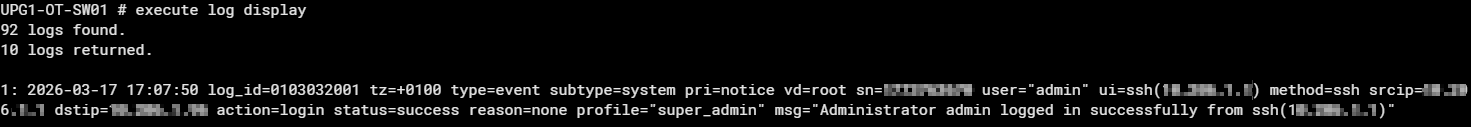

5.4 Log in console

execute log filter view-lines 500
execute log display

Il primo comando imposta quante righe visualizzare, il secondo mostra i log memorizzati sullo switch: eventi di sistema, accessi amministrativi (utente, metodo e IP di origine), cambi di stato delle porte, interventi di Loop Guard e STP.

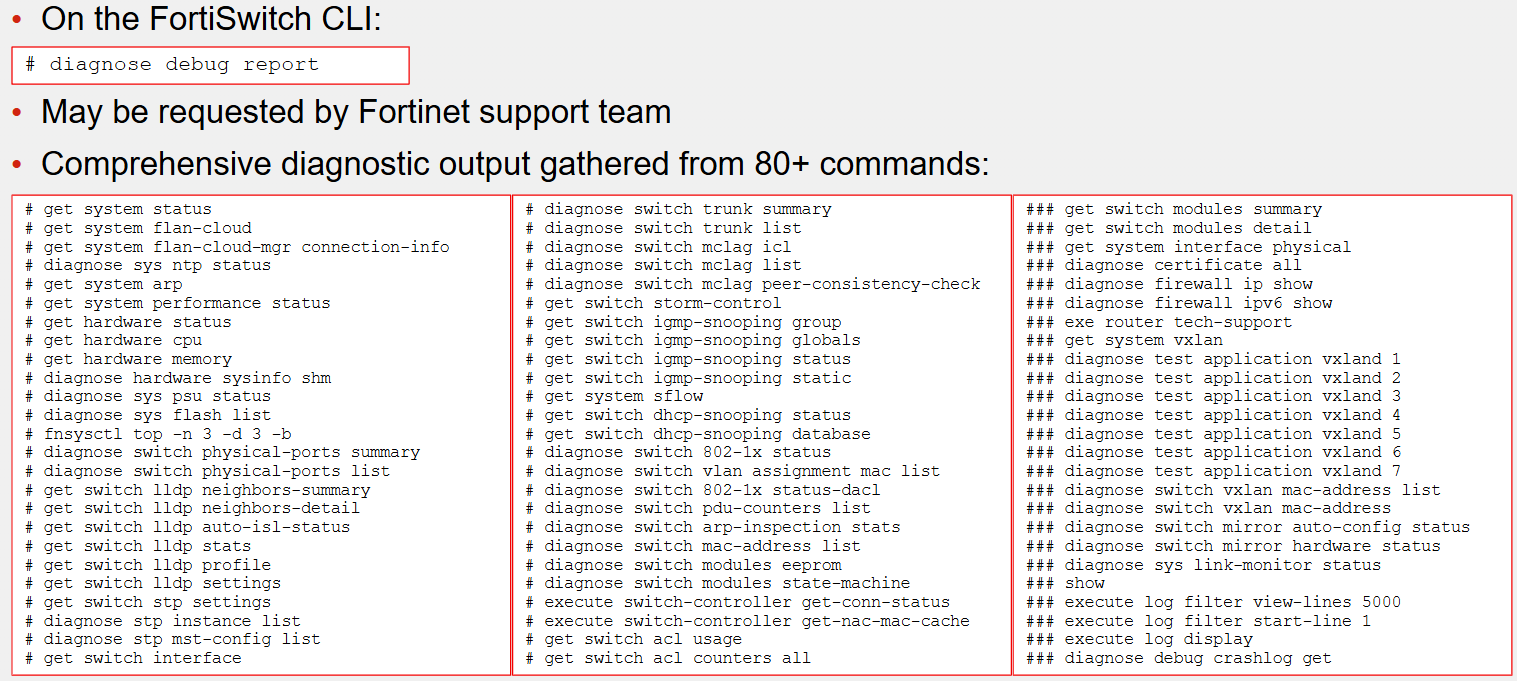

5.5 Debug report per il supporto

diagnose debug report

Raccoglie in un unico output i risultati di oltre 80 comandi diagnostici (stato di sistema, hardware, trunk, MCLAG, moduli, interfacce, ARP, NTP, IGMP snooping e altro). È il report che il supporto Fortinet chiede di solito all'apertura di un ticket: salvalo tramite il log della sessione SSH.

6. Cattura del traffico

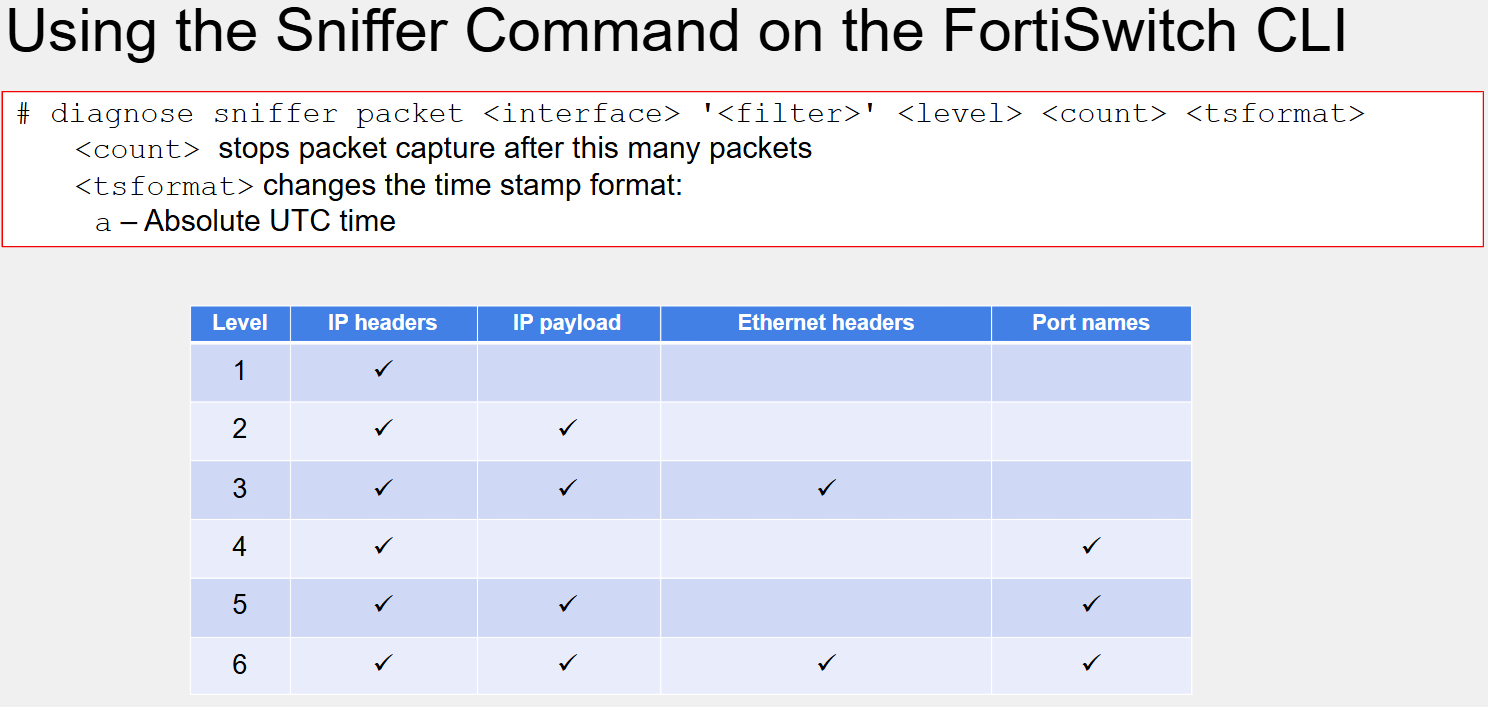

6.1 Sniffer sull'interfaccia FortiLink

diagnose sniffer packet  ""

Il comando diagnose sniffer packet ha la stessa sintassi sul FortiGate e sul FortiSwitch. Eseguito sul FortiGate sull'interfaccia FortiLink permette di vedere il traffico di gestione tra FortiGate e switch. I parametri:

• Filtro: sintassi tcpdump (es. host, port, ether host).
• Livello di dettaglio: 1 solo intestazioni IP; 2 con il payload IP; 3 con le intestazioni Ethernet; 4 intestazioni con il nome dell'interfaccia; 5 e 6 come 2 e 3 con il nome dell'interfaccia.
• Numero: pacchetti da catturare, 0 per una cattura continua (interrompi con Ctrl+C).
• Formato dell'ora: a per l'ora assoluta UTC, l per l'ora locale.

Esempi per seguire il traffico di un singolo switch (identificato dal suo MAC). La porta UDP 5246 è quella del canale di controllo CAPWAP usato da FortiLink:

diagnose sniffer packet flink "port 5246 and ether host " 4 0 a
diagnose sniffer packet flink "ether host " 4 0 a

6.2 Sniffer su una porta dello switch

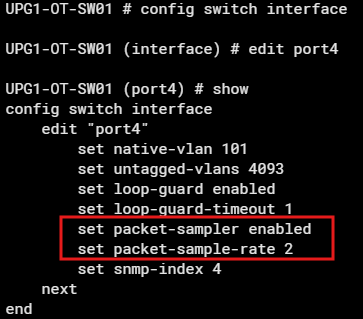

Sul FortiSwitch puoi catturare il traffico di una porta attivando il packet sampler: il traffico campionato viene esposto su un'interfaccia virtuale sp da passare allo sniffer.

config switch interface
    edit port4
        set packet-sampler enabled
        set packet-sample-rate 2
    next
end

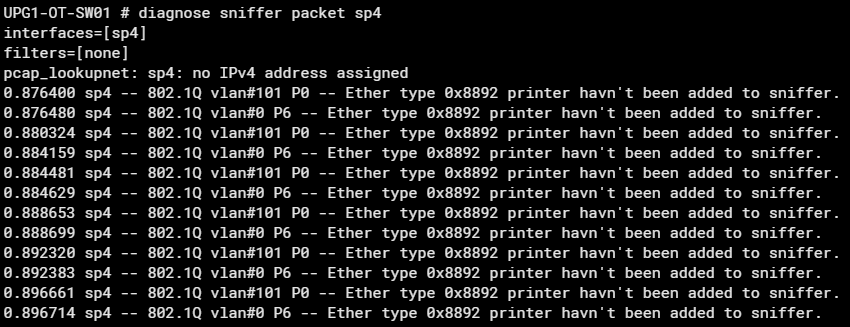

diagnose sniffer packet sp4

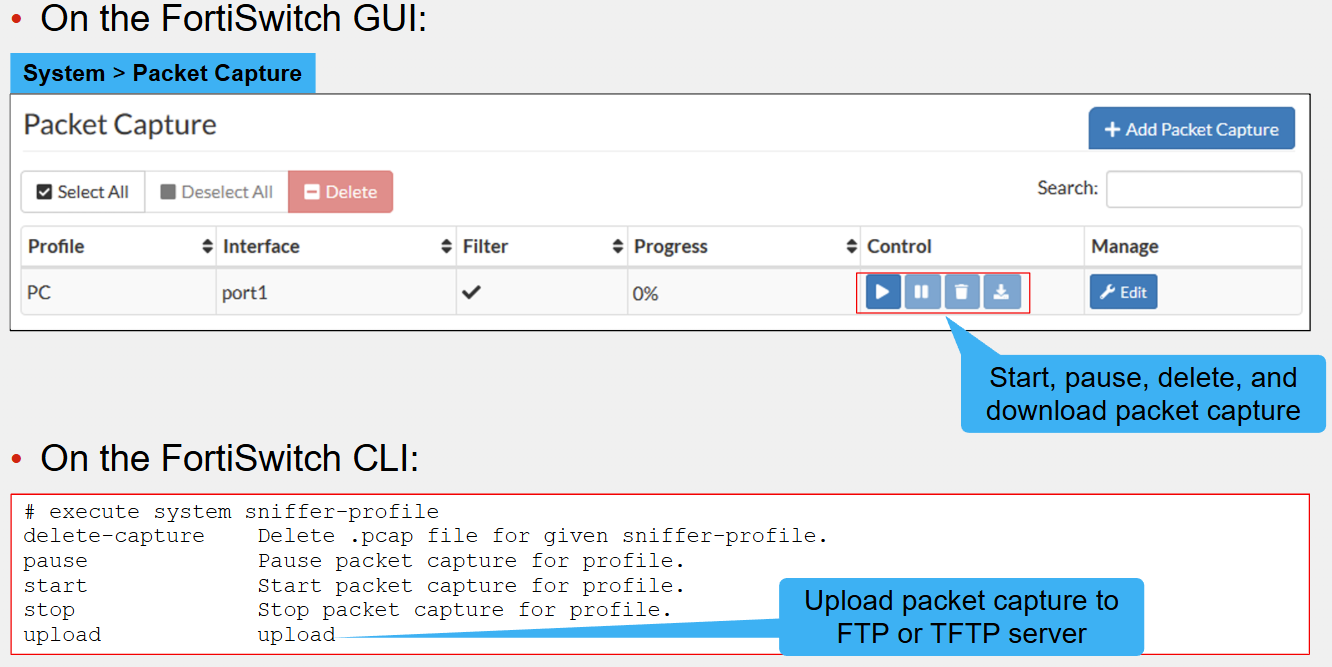

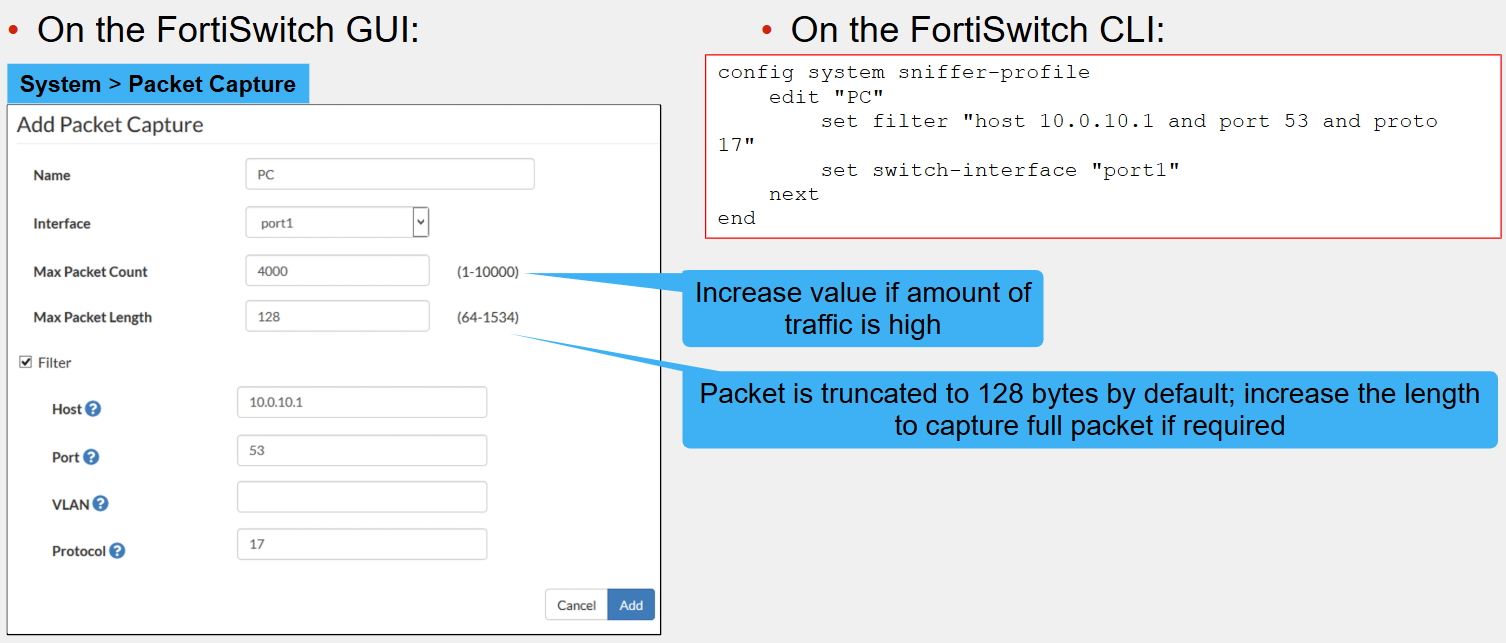

6.3 Cattura in file .pcap (sniffer profile)

Per analizzare il traffico con Wireshark crea un profilo di cattura che salva i pacchetti in un file .pcap scaricabile. Il profilo si può creare da CLI o dalla GUI dello switch (System > Packet Capture):

config system sniffer-profile
    edit "PC"
        set filter "host 10.0.10.1 and port 53 and proto 17"
        set switch-interface "port1"
    next
end

Nell'esempio vengono catturati i pacchetti DNS (UDP/53) da e verso l'host 10.0.10.1 sulla porta port1. Da GUI puoi impostare anche il numero massimo di pacchetti e la lunghezza massima catturata (per impostazione predefinita 128 byte: aumentala se ti serve il pacchetto completo).

execute system sniffer-profile start
execute system sniffer-profile pause
execute system sniffer-profile stop
execute system sniffer-profile upload
execute system sniffer-profile delete-capture

La cattura si avvia, mette in pausa e ferma con i comandi sopra; il file si scarica dalla GUI oppure si invia a un server FTP/TFTP con upload.

6.4 Mirroring del traffico: SPAN, RSPAN ed ERSPAN

Quando serve analizzare a lungo il traffico di una porta (con un analizzatore o un IDS) conviene copiarlo verso una porta di destinazione:

• SPAN – copia il traffico verso un'altra porta dello stesso switch;
• RSPAN – trasporta la copia su una VLAN dedicata fino a una porta di un altro switch;
• ERSPAN – incapsula la copia in GRE e la invia a un collettore IP raggiungibile anche attraverso reti instradate.

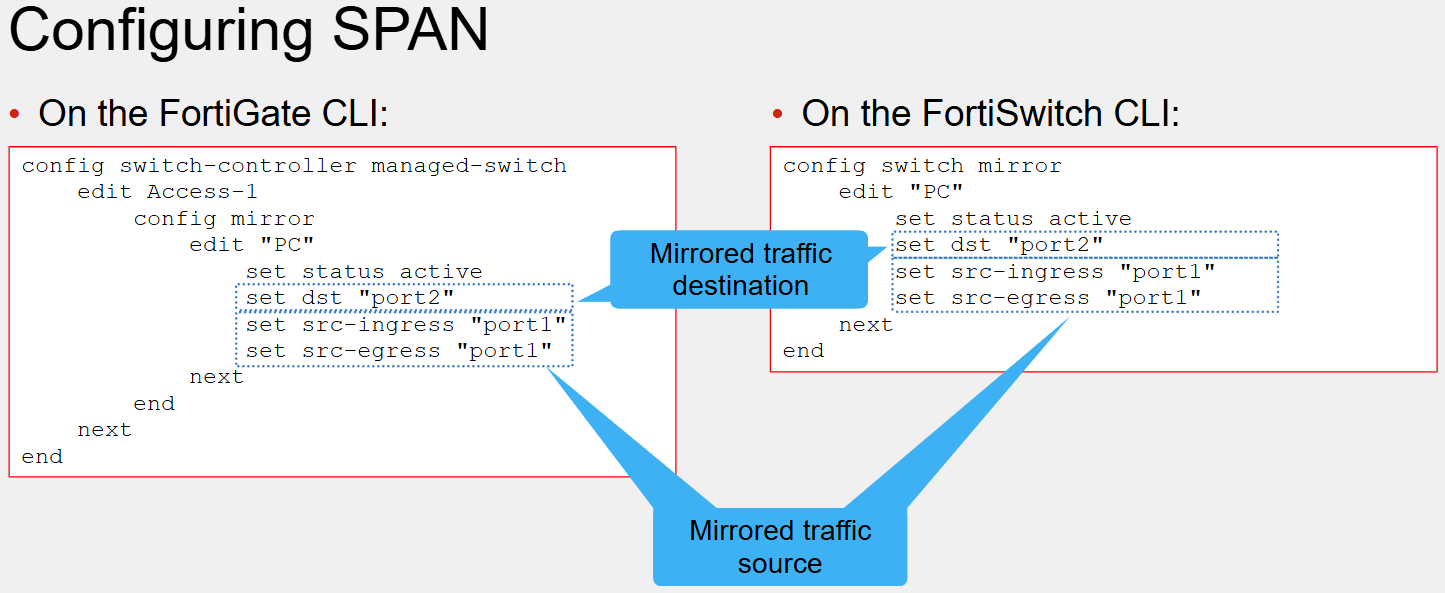

SPAN

Dal FortiGate, sullo switch gestito:

config switch-controller managed-switch
    edit
        config mirror
            edit "PC"
                set status active
                set dst "port2"
                set src-ingress "port1"
                set src-egress "port1"
            next
        end
    next
end

Equivalente sulla CLI del FortiSwitch:

config switch mirror
    edit "PC"
        set status active
        set dst "port2"
        set src-ingress "port1"
        set src-egress "port1"
    next
end

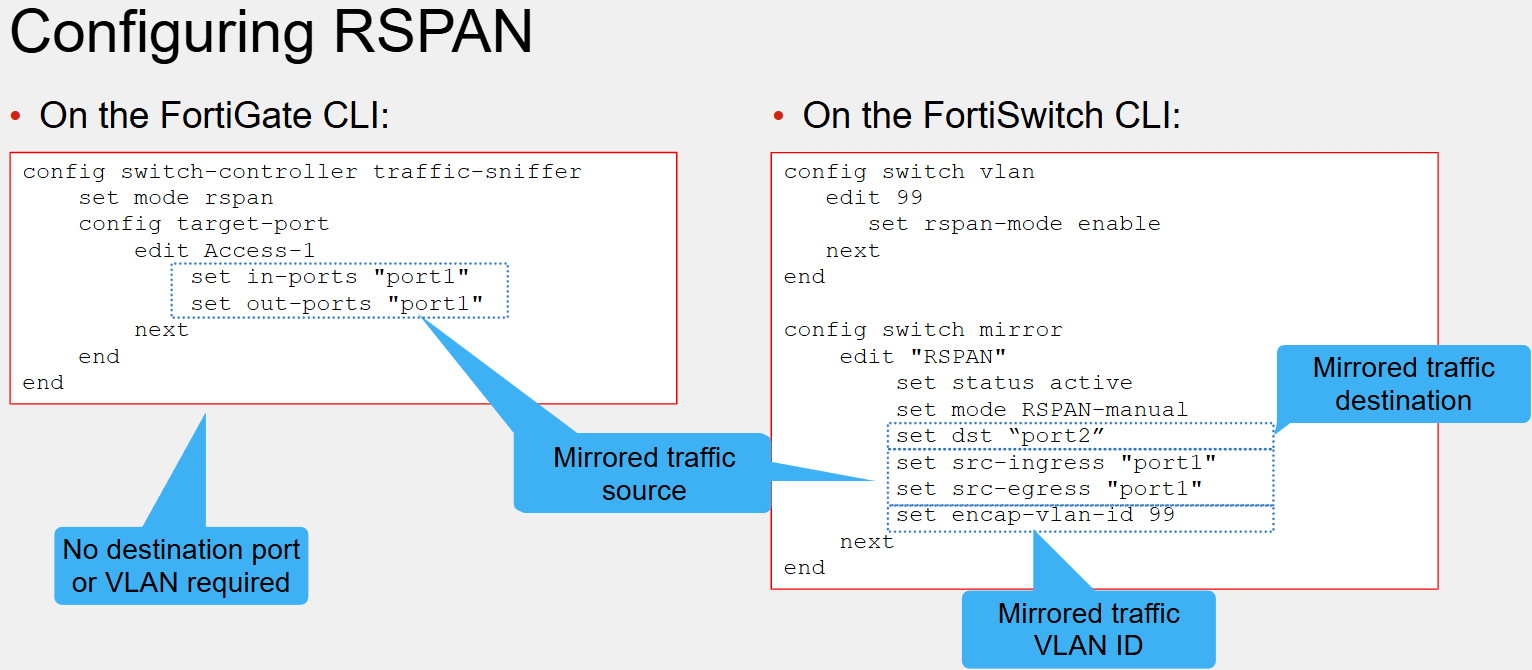

RSPAN

Dal FortiGate:

config switch-controller traffic-sniffer
    set mode rspan
    config target-port
        edit
            set in-ports "port1"
            set out-ports "port1"
        next
    end
end

Sulla CLI del FortiSwitch si abilita la VLAN RSPAN e si crea il mirror che vi incapsula il traffico:

config switch vlan
    edit 99
        set rspan-mode enable
    next
end
config switch mirror
    edit "RSPAN"
        set status active
        set mode RSPAN-manual
        set dst "port2"
        set src-ingress "port1"
        set src-egress "port1"
        set encap-vlan-id 99
    next
end

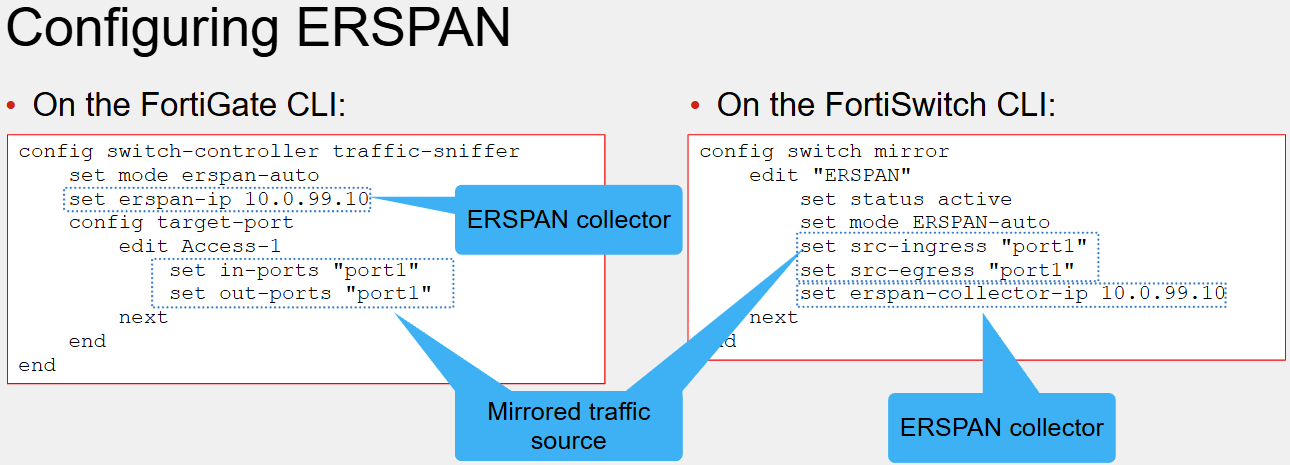

ERSPAN

Dal FortiGate, indicando l'IP del collettore:

config switch-controller traffic-sniffer
    set mode erspan-auto
    set erspan-ip 10.0.99.10
    config target-port
        edit
            set in-ports "port1"
            set out-ports "port1"
        next
    end
end

Equivalente sulla CLI del FortiSwitch:

config switch mirror
    edit "ERSPAN"
        set status active
        set mode ERSPAN-auto
        set src-ingress "port1"
        set src-egress "port1"
        set erspan-collector-ip 10.0.99.10
    next
end

7. Scenari comuni: da dove partire
